皮带输送机概述:
皮带输送机是一种工效高，机动性好的连续输送装卸设备。主要用于装卸地点经常变更动的场所，如：港口、码头、车站、煤场、仓库、建筑工地、沙石料场、农场等，用来短途运输及装卸散料或单件重量100公斤以下的成件物品。移动式胶带输送机分为可升降型及不可升降型两大类，输送带的运行靠电动滚筒驱动，整机的升降与运行均为非机动。
皮带输送机主要特点:
皮带输送机性能及主要技术参数与德国福兰德和蒂森公司的产品相当，主要特点是采用高精度，硬具面齿轮，其承载能力高，(比软具面具轮提高2-3倍)；寿命长(可达10年)；结构聚凑，占地面积小(可减少50%以上)；重时轻，体积小(可降低50%)；尤其是垂直传动结构形式，更适于煤矿井下矿山运输机械上使用。
皮带输送机技术参数：
|
项目 |
DY4031 |
DY4051 |
DY4071 |
DY10101 |
|
|
机长（米） |
3 |
5 |
7 |
10 |
|
|
带宽（毫米） |
400 |
400 |
400 |
400 |
|
|
带速（米/秒） |
1.6 |
1.6 |
1.6 |
1.6 |
|
|
大输送高度（米） |
1.2 |
1.2 |
1.3 |
1.29 |
|
|
输送能力 |
米3/小时 |
90 |
90 |
90 |
90 |
|
吨/小时 |
80 |
80 |
80 |
80 |
|
|
倾斜角度（度） |
17° |
10° |
8° |
5°58′ |
|
|
电动滚筒 |
型号 |
DY1.2 |
DY1.2 |
DY1.2 |
DY1.2 |
|
功率（千瓦） |
1.5 |
1.5 |
1.5 |
1.5 |
|
|
总重量（公斤） |
320 |
391 |
467 |
592 |
|
|
项目 |
DY5051 |
DY5071 |
DY50101 |
DY50102 |
DY50102A |
DY50151 |
DY50152 |
DY50152A |
|
|
机长（米） |
5 |
7 |
10 |
10 |
10 |
15 |
15 |
15 |
|
|
带宽（毫米） |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
|
|
带速（米/秒） |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
|
大输送高（米） |
1.63 |
1.59 |
1.77 |
4.52 |
4.52 |
1.61 |
6.32 |
6.32 |
|
|
输送能力 |
米3/小时 |
160 |
160 |
160 |
125 |
125 |
160 |
125 |
125 |
|
吨/小时 |
145 |
145 |
145 |
112 |
112 |
145 |
112 |
112 |
|
|
倾斜角度（度） |
13°59′ |
9°16′ |
6.5° |
10°～22° |
10°～22° |
3.81° |
10°～22° |
10°～22° |
|
|
电动滚筒 |
型号 |
DY1.4 |
DY1.4 |
DY1.4 |
DY1.5 |
DY1.3 |
DY1.4 |
DY1.6 |
DY1.3 |
|
功率（千瓦） |
2.2 |
2.2 |
2.2 |
3.0 |
1.1 |
2.2 |
4.0 |
1.1 |
|
|
总重量（公斤） |
518 |
604 |
892 |
1126 |
1071 |
1225 |
1491 |
1491 |
|
|
项目 |
DY6551 |
DY6571 |
DY65101 |
DY65102 |
DY65102A |
DY65151 |
DY65152 |
DY65152A |
|
|
机长 |
5 |
7 |
10 |
10 |
10 |
15 |
15 |
15 |
|
|
带宽（米） |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
|
带速（米/秒） |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
|
大输送高度（米） |
1.55 |
1.52 |
1.82 |
4.56 |
4.56 |
1.85 |
6.48 |
6.48 |
|
|
输送能力 |
米3/小时 |
290 |
290 |
290 |
224 |
一 |
290 |
224 |
一 |
|
吨/小时 |
265 |
265 |
265 |
200 |
200 |
265 |
200 |
200 |
|
|
倾斜角度（度） |
13°29′ |
8°53′ |
6.5° |
10°～22° |
10°～22° |
4.32° |
10°～22° |
10°～22° |
|
|
电动滚筒 |
型号 |
DY1.9 |
DY1.9 |
DY1.10 |
DY1.11 |
DY1.8 |
DY1.10 |
DY1.12 |
DY1.8 |
|
功率 |
2.2 |
2.2 |
3.0 |
4.0 |
1.5 |
3.0 |
5.5 |
1.5 |
|
|
总重量公斤 |
585 |
683 |
1010 |
1286 |
1231 |
1399 |
1747 |
1691 |
|

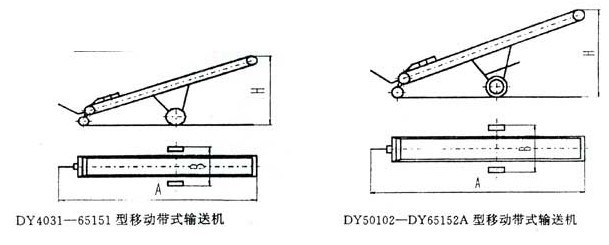

皮带输送机示意图：
